工業自動化通訊網絡實訓平臺(三菱)
一、設計簡述
工業自動化通訊網絡實訓平臺(三菱)是根據目前工業網絡結構的現狀,將現代企業中的“現場控制層"、"過程監控層"、"企業管理層"三個網絡層次直觀的展現在學生面前,將現代企業中的“工業以太網"、"CC-ink網絡"兩個網絡層次結構直觀展現在學生面前,通過完成網絡實訓讓學生對現今的企業網絡層次結構有更深理解;同時還具有連接其它外圍設備的能力,如可編程控制實訓平臺的各種掛件、實物模型對象等實訓項目,真正實現實訓平臺的功能。
二、主要參數
1.工作電源:單相三線AC220V±10% 50Hz;
2.工作環境:溫度-10℃~+40℃相對濕度<85% (25℃)海拔<4000m;
3.裝量: <=0.5KVA;
4外形尺寸: 1000mm×700mmx1640mm;
5·安全保護:具有接地、漏電壓、漏電流保護,安全指標符合國家標準
三、組成及功能

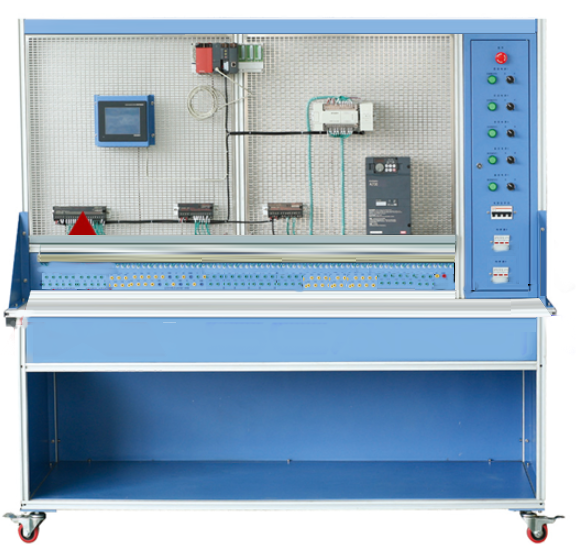

控制系統整體也是由鋁型材搭建而成,正面中間設有不銹鋼網孔板,網孔板上可以根據任務要求調整上面安裝的自動化設備。
該設備的通訊網絡主要是工業以太網和CC-Link兩大部分,其中工業以太網完成對現場總線上設備的控制以及數據通訊, CC-Link網絡完成主從站的通信,控制現場層的通訊設備
設備具體配置如下:
1.Q系列PLC
主機為三菱Q系列CPU,包含電源模塊、CC-Link通訊模塊和以太網通訊模塊。
2.FX系列PLC
主機為三菱FX3U-32MR/ES-A主機,帶16N/16出數字量模塊,并配有CC-Link通訊模塊。
3.觸摸屏
顯示尺寸為5.7寸,藍白液晶、分辨率(象素)為320×240, 3MB存儲器,支持RS232,RS422及USB通訊方式,內置CF卡接口。
4.遠程I/O
數字量輸入輸出模塊: 16路數字量輸入輸出;
模擬量輸入: 4通道電壓/電流輸入;
模擬量輸出: 2通道電壓/電流輸出;
5.交流變頻器
設有三菱FR-A740變頻器一個,安裝CC-Link通訊模塊及基本操作面板,供CC-Link網絡通訊及參數設置使用。
6.電機: 180W的三相鼠籠式異步電機一臺,作為變頻器驅動的負載。
7.模擬控制模塊
包括十字路口交通燈、五相步進電機、水塔水位、自動配料、運料小車、LED數碼顯示。
四、實訓項目
1.三菱FX3U PLC編程
2.三菱Q01P PLC編程
3.基本指令應用(模擬控制模塊)
4.三菱A740交流變頻器操作
5.觸摸屏編程
6.MCGS工控組態軟件編程
7.遠程I/O編程控制
8基于CC-Link網絡的變頻器控制
9.基于CC-Link網絡的主從數據交換
10.基于工業以太網絡的數據交換
